UMBRA S1D50-16M4 丝杠umbra
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: S1D系列(直径16-160)
- 类型:
- 属性: UMBRA S1D50-16M4 丝杠umbra，-UMBRA S1D50-16M4 丝杠umbra-UMBRA S1D50-16M4 umbra 丝杠精度等级 UMBRA丝杆的精度等级主要根据其径向跳动公差（T）来划分。根据不同的径向跳动公差，UMBRA丝杆的精度等级可分为P1级、P2级、P4级、P5级和P6级。这些等级代表着丝杆在不同方向上的精度要求，精度越高，丝杆的性能表现越好。 UMBRA S1D50-16M4 umbra滚珠丝杠国内代理 二、Umbra丝杠的精度等级 UMBRA S1D5-UMBRA S1D50-16M4 丝杠umbra--UMBRA S1D50-16M4 丝杠umbra-

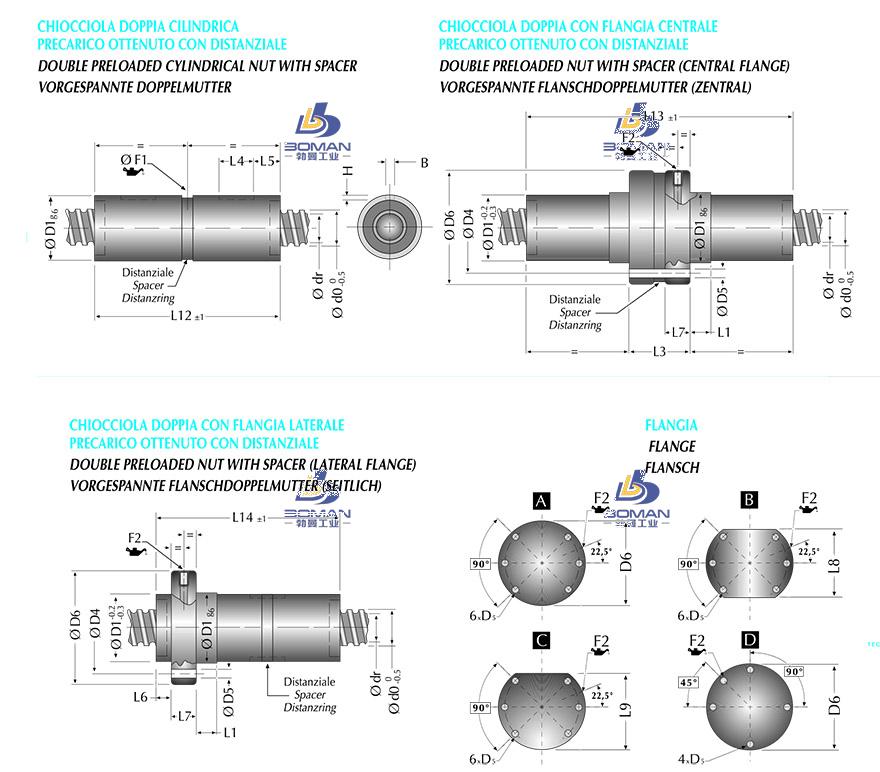

UMBRA S1D50-16M4 丝杠umbra 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 16 |
|
| 丝杠轴底径 | 43,8 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 7.144 |
|
| 精度等级 | ||
| 螺母直径 | 75 |
|
| 法兰直径 | 110 |
|
| 螺母长度 | 226 |
|
| 螺母安装 | PCD | 93 |
| 额定动负载 | CaN | 78100 |
| 额定静负载 | C0aN | 181100 |
| 有效圈数 | 4+4 |
|
| 法兰盘宽度 | 16 |
|
| 法兰安装孔通孔直径 | 11 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 2413 |
UMBRA S1D50-16M4 丝杠umbra此型号部分数据来源于UMBRA S1S100-25M3 意大利umbra滚珠丝杠
